元江它克岩画的环境监测与三维数据采集
发布时间:2019-12-31     阅读数:4527次    来源:原创
分享:

它克岩画位于元江县城北50公里, 它克村东北约2公里处的酒壶山上,全长19.5米, 高3米, 平均高出地面2米, 最高处离地面15米。据前期调查确认画幅中有可辨认图像109个, 多为人物、动物和抽象符号, 图像中人物最多, 符号其次, 动物最少。人物可分为女性、男性、蛙人。

1990年10月,云南省文化厅补助文物保护经费,由原它克村公所主持施工,在岩画上方修建了截流沟,在岩画前加固了围墙。由于岩画所在岩厦上方截流沟修建至今已近30年,且多年未得到维护清理,截流沟的深度已由最初修建时的100厘米变为40厘米,其内填塞大量泥土、枯枝叶,近期村民在截流沟周围挖排水管,并将挖出的泥土堆放于截流沟边,夏季降水量大时,泥沙便随雨水越堤而下侵蚀覆盖岩画所在岩厦,造成大面积破坏。造成岩画上方岩体上覆盖泥浆的源头截流沟已由当地文物管理部门进行清理,并恢复了原始冲沟的畅通,泥浆源头已经处理完毕,但侵蚀覆盖的泥浆每年都会随着雨水冲刷而下移,急需进行清除。

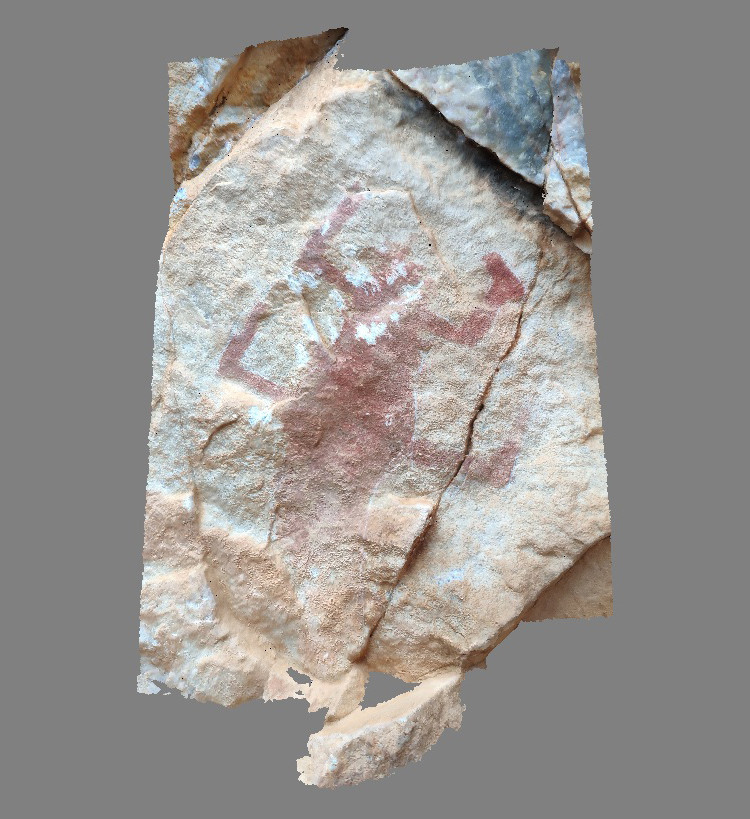

岩画画面局部模型

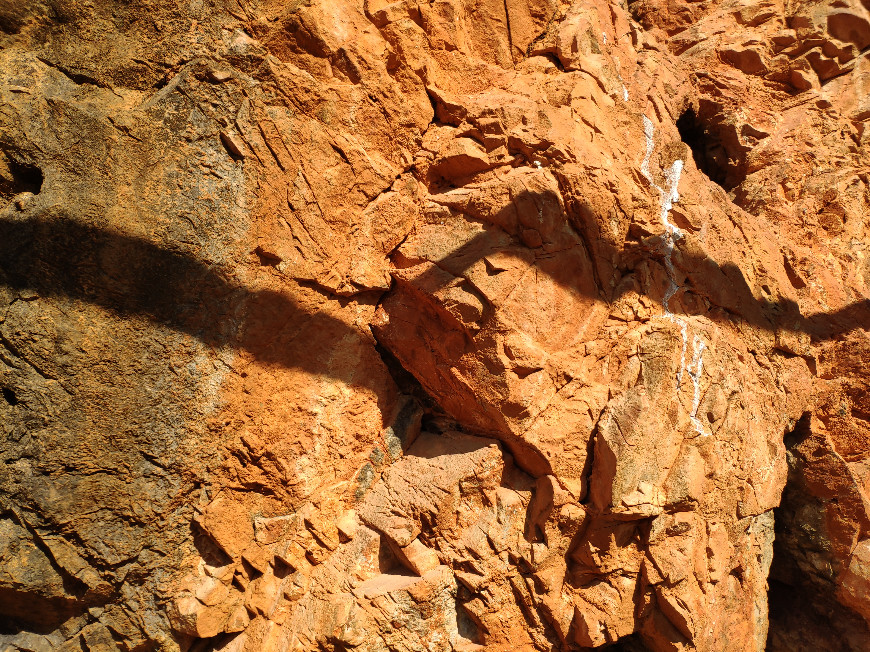

岩画上部覆盖泥浆


受元江县文化馆委托,我所承担了元江它克岩画的勘察与保护设计工作,2016年5月派出专业人员对岩画进行勘察,2016年7月完成保护方案并上报云南省文物局。2018年底,根据云南省文物局下发的《云南省文物局关于它克岩画保护工程方案的意见》,我所编制了《它克岩画环境监测与三维数据采集方案》。2019年10月至12月,我所完成了它克岩画的环境监测与三维数据采集工作,为它克岩画的文物保护工作提供了必备的监测数据及依据。

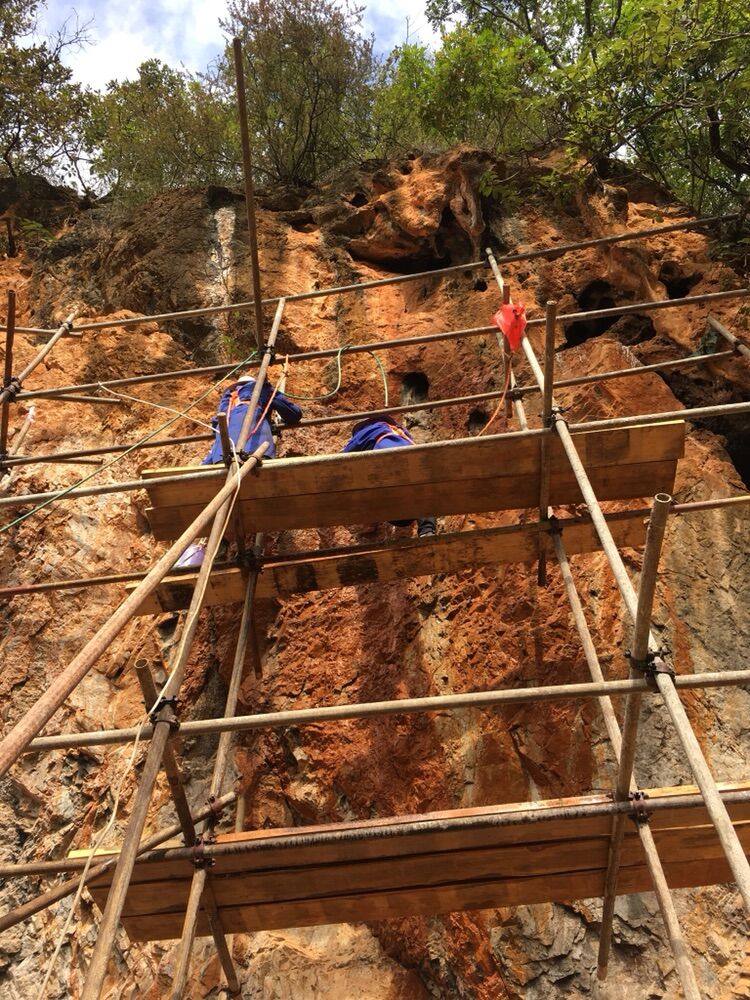

首先是对岩画上方岩体上覆盖的泥浆进行清除。由于岩画上方的岩体上覆盖泥浆区域离地面距离较远,工作人员搭建了高度为9米,工程量为150平方米的工作脚手架,利用工作脚手架对岩画上方岩体上覆盖的泥浆进行去除实验,配制相关的药品进行清除,清除前对下部的岩画采取可靠的防护措施进行必要的保护,保证作业不会对岩画造成不利影响,然后使用纯净水进行去除清洗试剂。清洗过程中使用电导率仪评估清洗试剂的去除程度,电导率值在控制在15个单位以内。



对岩画上部覆盖泥浆清洗

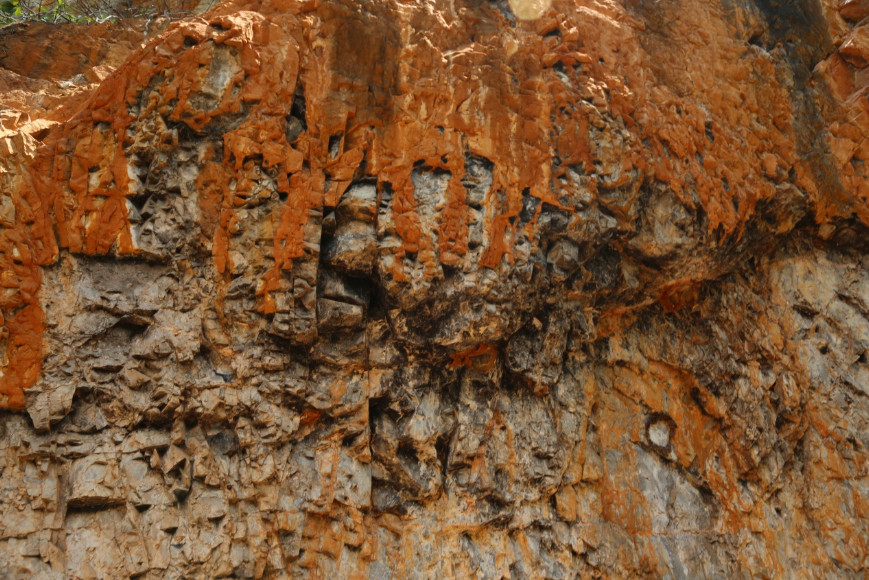

岩画上部覆盖泥浆清洗前


岩画上部覆盖泥浆清洗后


其次,进行岩画本体保存状况及变化评估。工作人员对先前与现状的照片进行对比,收集所有能找到的照片,对各个时期岩画的变化进行了分析,然后按照壁画病害国标绘制了本体整个区域的病害图,对岩画图案进行了整理,制作了分组照片、尺寸、位置的表格,并对岩画类型内容进行了统计。

第三,进行岩画环境监测及分析研究。内容包括环境温湿度及照度数据、岩体含水率数据、岩体表层污染程度、岩体表面污染物类型、岩体成分和岩画材料成分。环境温湿度使用温湿度仪进行数据采集,共设置了4个采集点,温湿度仪放置于现场进行监测,计划采集时间为1年,如仪器还可继续使用,采集工作将一直进行下去。照度数据采用人工采集的方式进行,原计划采用自动电子系统进行采集,由于现场无电源及网络,无法架设自动监测系统,只能使用人工采集。人工采集的时间为每日7点至下午7点半,每10分钟记录一次数据,一共进行10个周期的采集。岩体含水率使用含水率仪进行数据采集,采集点设置了35个,在不同时间段采集了3次,总数据采集量不少于105个,绘制了含水率正射投影图。岩体表层污染程度使用ph值和电导率进行评价,结合高清近景摄影图片,绘制出了污染程度正射投影图。岩体表层污染物类型进行采样送相关分析实验室进行检测,样品数量为5个。岩体成分也需进行取样送相关分析实验室进行检测,采集样品数量为2个。由于岩画绘制材料无法进行采样,需进行现场无损分析,本次使用了便携式荧光光谱仪进行现场分析,现场分析点为5个。工作人员还对岩画附近的2条公路进行了车流量监测,对整个岩画所在坝区进行了粉尘颗粒度PM2.5与PM10的监测。



岩画手持扫描点云

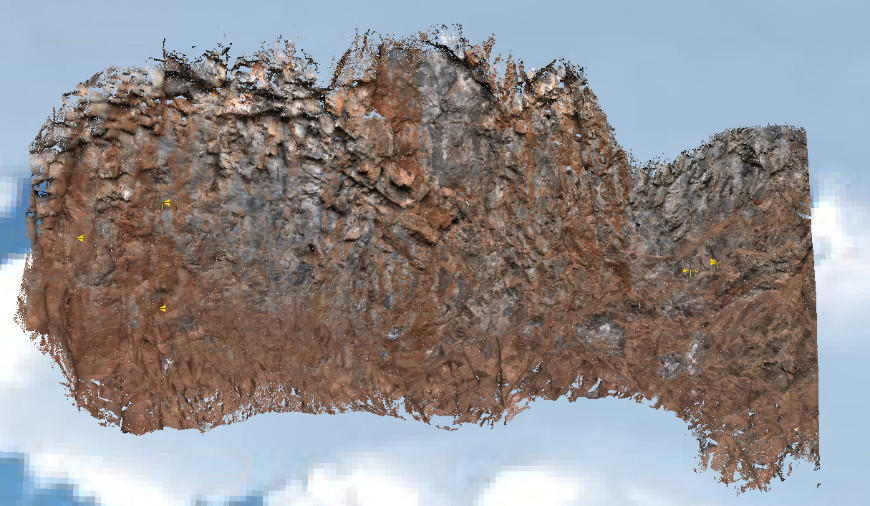

第四,进行岩画本体高精度近景摄影和三维扫描以及岩画崖面区域山体建模。由于岩画未发布数字化测绘标准,此次工作采用壁画的标准,编制依据为《WW/T 0082-2017 古建筑壁画数字化测绘技术规程》。岩画按组进行了手持三维激光扫描,并进行了高精度近景摄影,岩画崖面区域山体使用无人机拍摄照片建模。原计划对整个画面区域进行图片建模,但由于围栏的阻挡无法完成,最终进行了小区域分块建模。

2019年12月底,工作人员完成了全部外业工作。由于监测工作还未完成,最终的报告将在2020年底制作完成。
